Nástenná-kovová elektrická rozvodná skriňa
Vytvorené pre skutočné pracovné miesta. Nielen katalógové stránky.
Vaše káble sú už v zásobníku. Vaša stena je betónová. Vaša časová os je včera. Toto je kryt, ktorý sa skutočne hodí k stene, zodpovedá podnosu a je pripravený na ukončenie.
📐 Odovzdajte rozloženie steny - Kreslenie získate za 8 hodín
📦 Požiadavka na vzorkovnicu
⚡ Hromadná cenová ponuka pre 50+ jednotiek
Problém: Väčšina „štandardných“ boxov nie je postavená na skutočnú inštaláciu
Ak ste zvládli projekt elektroinštalácie, poznáte medzeru medzi nimičo katalóg sľubujeačo stránka vyžaduje:
| Katalógový prísľub | Práca na-stránke Realita |
|---|---|
| "Univerzálna montáž" | Betónové kotvy nie sú zarovnané. Krabica sedí krivo. |
| "Štandardný káblový vstup" | Váš káblový žľab končí 50 mm nad krabicou. Teraz režete kov na mieste. |
| "Adekvátne vetranie" | Panel je horúci, pretože vetracie otvory smerujú k stene. |
| "Hodnotenie IP" | Tesnenie vypadne pri treťom otvorení dverí. |
| "Vrátane DIN koľajnice" | Jedna koľajnica, pevná poloha a vaše komponenty nezodpovedajú hĺbke. |
Každý z týchto „malých“ problémov stojí hodiny. Na 200-jednotkových komerčných zariadeniach, to jenie je to oneskorenie - je to zabijak marže.
Rozdiel QHECO: Navrhnuté pre inštaláciu, nielen pre výrobu
Tieto nástenné-kovové rozvodné skrine navrhujeme odzadu -počnúc betónovou stenou a káblovým žľabom a smerom dovnútra ku komponentom.
1. Nástenná-architektúra prvej montáže
Vaša nahraná fotografia ukazuje presne to, čo riešime: krabicu namontovanú v jednej rovine s betónovou stenou s káblovým žľabom vedeným nad hlavou.
Vonkajšie štrbinové montážne okáv 4 rohoch - horizontálne alebo vertikálne nastavenie ±15 mm. Aj keď sú vaše betónové kotvy mierne mimo, krabica stále sedí kolmo.
Zapustený zadný panel- je 10 mm nad povrchom steny, čím zabraňuje zachytávaniu vlhkosti a v prípade potreby umožňuje vedenie potrubia.
Možnosť zapustenej{0}}montáže- pre hotové vnútorné priestory, kde záleží na vyčnievaní.
2. Integrácia káblového žľabu a vedenia
Krabica na vašej fotografii je umiestnená priamo pod káblovým žľabom. Nie je to náhodné -, takto sú zapojené moderné budovy.
Horné-doštičky uzávierkyvopred{0}}dierované, aby zodpovedali štandardným šírkam káblových žľabov (50 mm, 100 mm, 150 mm)
Knockout-bezplatných zónkde nechcete diery; pevný kov tam, kde robíte
Vnútorné držiaky na vedenie káblov- káble vstupného žľabu sú vedené nadol a ukončené bez kríženia cez živé prípojnice
Bočné vetracie žalúzieumiestnené pod čiarou podnosu - prúdenie vzduchu bez vniknutia vody zhora
3. Tepelný manažment, ktorý skutočne funguje
Vetracie otvory na bočnej-stene (viditeľné na vašej fotografii) sú presne{1}}vyrazenénadol smerujúce-žalúzie- vzduch prúdi dovnútra, voda kvapká von. V kombinácii s:
Vnútorný komínový efektdizajn: horúci vzduch stúpa a vychádza hornými vetracími otvormi (voliteľné)
Vodiace lišty rozmiestnenia komponentovlaserom-vyleptané na montážnej doske - už nemusíte hádať, či vaše medzery ističa spĺňajú kód
Voliteľný výrez-ventilátoras filtračným ventilátorom s krytím IP55- pre inštalácie s vysokou hustotou

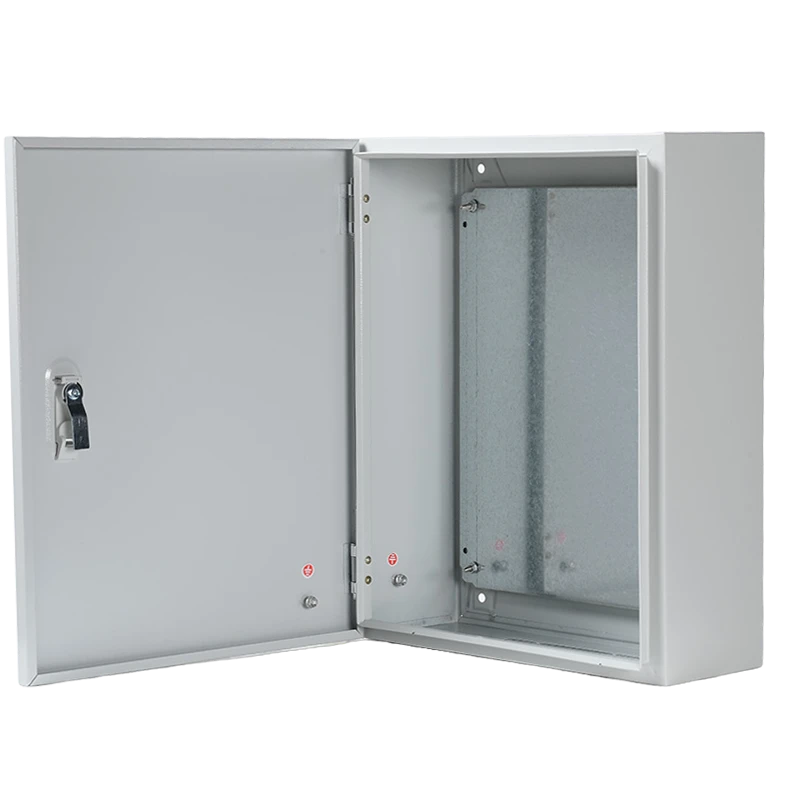

4. Dvere a prístup, ktoré prežijú každodenné používanie
Skrytý pánts 120-stupňovým otvorením - nezachytáva prechádzajúce káble

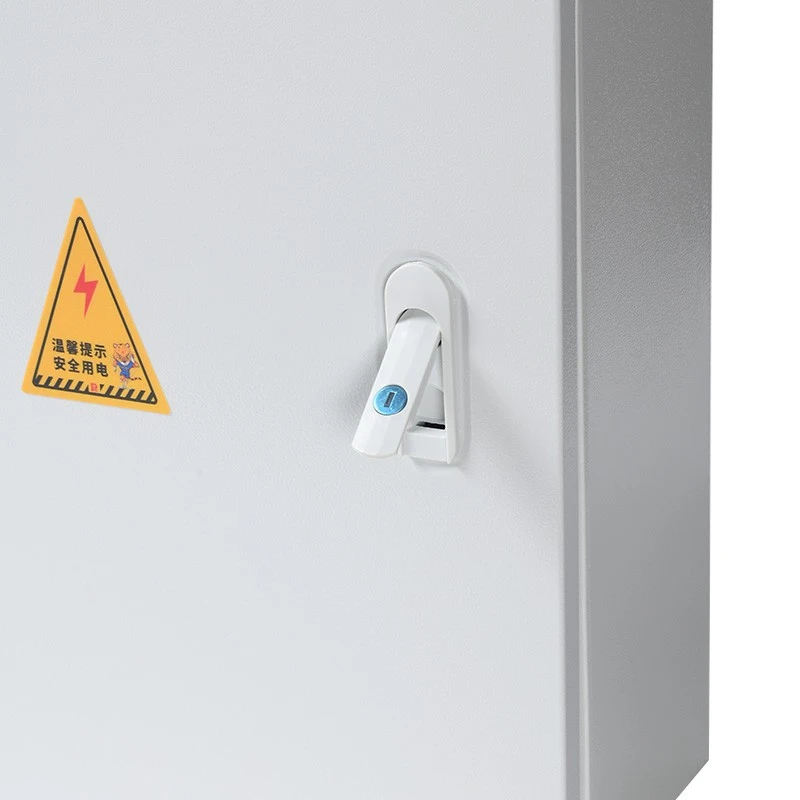

Cam lock o štvrť{0}}otočkuso sadou 2 kľúčov; upgrade na visiaci zámok hasp pre vonkajšie stránky
Priebežné PU tesneniepripevnený k rámu dverí, nie k telu -, takže nevypadne, keď sa dvere odstránia kvôli zapojeniu
Voliteľné priehľadné oknopre viditeľnosť merača alebo indikátora bez otvorenia krytu

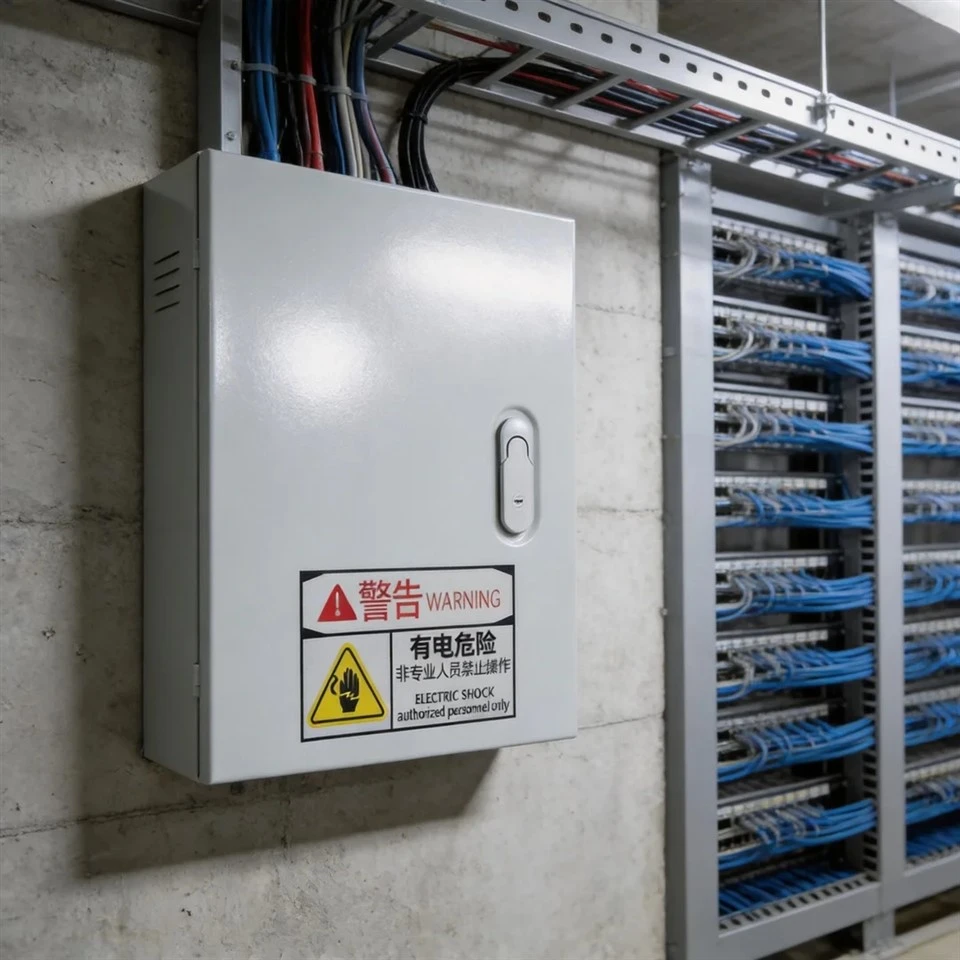

Čo vidíte na fotografii - a čo to znamená
Obrázok, ktorý ste nahrali, je učebnicová priemyselná inštalácia. Poďme si rozobrať, prečo táto špecifická konfigurácia funguje:
| Vizuálny prvok | Inžinierske rozhodnutie |
|---|---|
| Svetlošedá epoxidová vrstva RAL 7035 | UV-stabilný, pri vonkajšom vystavení nekrieduje; zodpovedá štandardnej farbe káblového žľabu pre vizuálnu konzistenciu |
| Dvojjazyčný výstražný štítok (čínština/angličtina) | zhoda s bezpečnosťou OSHA / IEC 60417; môžeme dodať bezpečnostné značenie ANSI Z535, ISO 7010 alebo na mieru |
| Bočné vetracie otvory | Pasívne chladenie pre-nevetrané elektrické miestnosti; žalúziový dizajn si zachováva IP hodnotenie |
| Zapustená montáž na stenu | Žiadna medzera za krabicou - nezabraňuje vniknutiu škodcov a vyhovuje auditom potravinárskych a farmaceutických zariadení |
| Káblový žľab priamo nad hlavou | Horná-doska upchávky je zarovnaná s ukončením zásobníka; nie je potrebné{1}}prechádzať na stránke |
| Podklad betónovej steny | Ťažké-upevnenie rozperných kotiev dimenzované na vytiahnutie-nad 50 kg |
Materiál a povrchová úprava - zodpovedajú prostrediu, nie rozpočtu
| stupňa | Materiál | Najlepšie pre | Dokončiť |
|---|---|---|---|
| Štandardné priemyselné | 1,2 mm za studena valcovaná-oceľ | Vnútorné komerčné, suché priemyselné | Epoxidová prášková farba, RAL 7035 |
| Odolné voči korózii | 1,5 mm za studena valcovaná-oceľ + antikorózny-základ | Pobrežné, vlhké, chemické vystavenie | Epoxidová prášková farba, zákazková RAL |
| Námorná / potravinárska trieda | 1,5 mm nehrdzavejúca oceľ 304 | Spracovanie potravín, námorníctvo, farmácia | Kartáčované alebo elektrolyticky leštené |
| Extrémna povinnosť | 2,0 mm nehrdzavejúca oceľ 316 | Pobrežné, ťažké chemické, pobrežné | Elektrolyticky leštené, pasivované |
Nie ste si istí, ktorý ročník?Povedzte nám svoju polohu projektu (vzdialenosť od pobrežia, vlhkosť, vystavenie chemikáliám) a my to špecifikujeme - žiadny dodatočný predaj, len správny materiál.

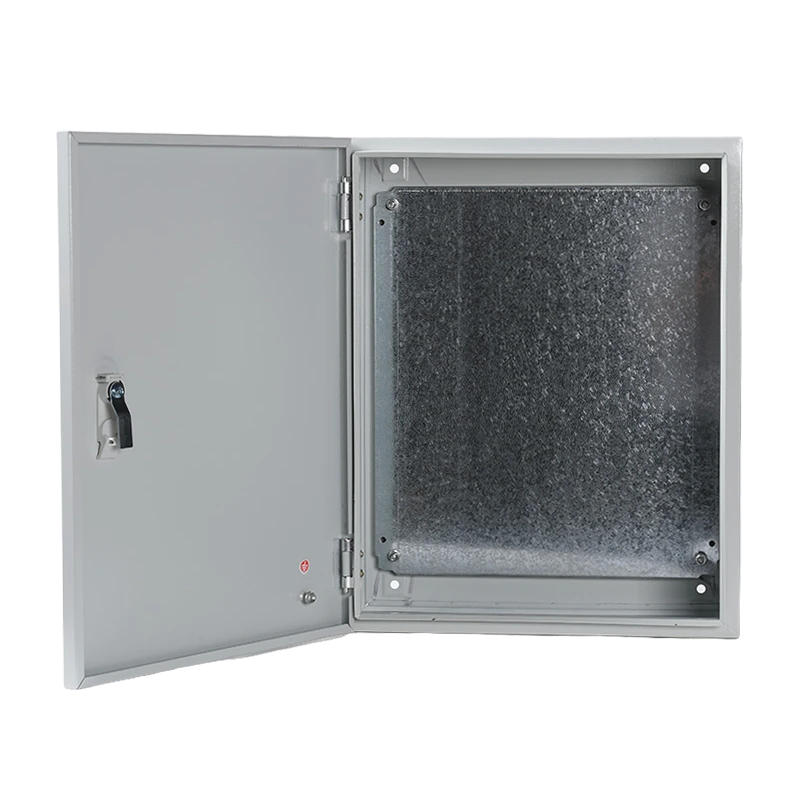

Vnútorné rozloženie - Tri spôsoby, ako dostať škatuľu
Prázdna škrupina
Krabička + montážna doska + DIN lišta
Zaľudňujete sa a drôtujete
Najrýchlejšie dodanie, najnižšia cena
Komponent-Pripravený
Predvŕtané-pre vaše špecifikované ističe/svorky
Nainštalovaná uzemňovacia prípojnica a neutrálna lišta
Vy drôtujete, my nie
Plne zapojené a otestované
MCB, RCD, svorkovnice, časovače - nainštalované a zapojené podľa vašej schémy
Továrenský dielektrický test a kontrola kontinuity
Priložte káble, nabite energiou, hotovo
Rozsah veľkostí -, pretože „jedna veľkosť sa hodí všetkým“ ničomu dobre nesedí
| séria | V × Š × H (mm) | Typická aplikácia |
|---|---|---|
| QH-Mini | 200 × 150 × 100 až 300 × 250 × 150 | Spojovacie skrinky, malé riadiace obvody |
| QH-Kompaktné | 400 × 300 × 150 až 500 × 400 × 200 | Štartéry motorov, kryty PLC, osvetľovacie panely |
| QH-Štandard | 600 × 400 × 200 až 800 × 600 × 250 | Rozvodné panely, elektromerové skrine, MCB dosky |
| QH-Veľká | 1000×800×300 až 1200×1000×300 | Hlavný rozvod, regulátory ATS, kryty meničov |
| QH-Vlastné | Akýkoľvek neštandardný -rozmer | Renovačné výmeny, integrácia strojov |
Všetky rozmery súexterné. Vnútorné vzdialenosti sa znížia o 30–50 mm v závislosti od nástenného-čapu a hrúbky dverí.
Certifikácie a súlad - Čo chce váš inšpektor vidieť
✅ IEC 62208- Štandard prázdneho krytu
✅ IEC 61439-2- Pre zmontované nízkonapäťové{1}}rozvádzače (ak sú naplnené)
✅ IP55 / IP56 / IP65 / IP66- Testované laboratóriom tretej strany-, prehľady sú k dispozícii
✅ Označenie CE- Prístup na trh EÚ
✅ RoHS- Súlad s nebezpečnými látkami
✅ UL 508A- Priemyselné ovládacie panely (k dispozícii na požiadanie pre severoamerické projekty)
Každá jednotka sa dodáva s:
Skúšobný certifikát (pre osadené panely)
Certifikácia materiálu (pre objednávky z nehrdzavejúcej ocele)
Správa o teste IP (na vyžiadanie)
Baliaci list so sériovými číslami
Balenie a logistika - sú pripravené, neopravené
| Detail | Špecifikácia |
|---|---|
| Individuálne balenie | PE rukáv + 5-vlnitá lepenka s chráničmi rohov |
| Hromadné balenie | Preglejková paleta, páskovaná, zabalená-s bariérou proti vlhkosti |
| Označovanie | Čiarový kód sériového čísla, referencia projektu, pokyny na manipuláciu |
| Dokumentácia | Baliaci list, osvedčenie o zhode, návod na inštaláciu (viacjazyčný) |
| MOQ | 1 kus (vzorka) / 50 kusov (vlastný OEM so značkou) |
| Ukážka dodacej doby | 5-8 dní |
| Dodacia lehota výroby | 12-20 dní v závislosti od zložitosti |
| Doprava | EXW / FOB Ningbo / CIF / DDP |
Časté otázky - Otázky, ktoré v skutočnosti kladú dodávatelia
Otázka: Môžete prispôsobiť moju existujúcu šírku káblového žľabu pre horný vstup?A: Áno. Vyrežeme upchávkové platne tak, aby zodpovedali rozmerom vášho zásobníka - 50 mm, 100 mm, 150 mm alebo na mieru. Pošlite nám fotografiu ukončenia zásobníka a my krabičku dokonale zarovnáme.
Otázka: Na fotografii je výstražný štítok v čínštine. Môžete dodať anglické / arabské / španielske štítky?A: Absolútne. Tlačíme bezpečnostné štítky IEC 60417, ANSI Z535 alebo plne vlastné bezpečnostné štítky v akomkoľvek jazyku. Môžeme tiež odoslať neoznačené, aby ste mohli použiť svoje vlastné.
Otázka: Moja stena nie je plochá betónová -, ide o bloky s renderom. Budú montážne výstupky fungovať?A: Áno. Naše štrbinové výstupky umožňujú nastavenie ±15 mm. Pre nerovné povrchy môžeme dodať dištančné podložky alebo rámy pre zadnú-montáž. Pošlite nám fotografiu steny a my vám odporučíme správny spôsob upevnenia.
Otázka: Dodávate kryt s predinštalovanými-komponentmi?Odpoveď: Áno - MCB, RCD, stýkače, svorkovnice, prípojnice. Dodávame ABB, Schneider, Chint alebo vami špecifikovanú značku. Každý naplnený panel je pred odoslaním-skúšaný vo výrobe.
Otázka: Čo ak potrebujem -neštandardnú farbu, aby zodpovedala značke môjho klienta?Odpoveď: Akákoľvek farba RAL od 50 jednotiek. Nižšie máme na sklade RAL 7035 (svetlosivá), RAL 9005 (čierna) a RAL 9010 (biela) bez minima.
Prečo si dodávatelia vyberajú QHECO pred lokálnymi distribútormi
| Typický distribútor | Priama výroba QHECO |
|---|---|
| Len skladové veľkosti | Akýkoľvek rozmer, akýkoľvek výrez, akákoľvek farba |
| Dodacia lehota 8–12 týždňov na zákazku | Výroba 12–20 dní, vzorky za 5–8 dní |
| Žiadna inštalácia komponentov | Kompletná montáž a testovanie panelov |
| Všeobecné balenie | Projekt-označený, čiarovým kódom-sledovaný, paletizovaný |
| Minimálne 500 jednotiek pre OEM | Privátna značka od 50 jednotiek; krabice na mieru od 1 ks |
| Žiadna technická podpora | CAD výkresy, návod na inštaláciu, podpora videohovorov |
Výzva na akciu - Vyriešme vašu stenu-Problém s montážou
Neobjednávajte si ďalšiu „štandardnú“ škatuľu a strávte dva dni tým, aby sa zmestila. Pošlite nám:
Fotografia vašej steny a rozloženia káblového žľabu
Váš zoznam komponentov (alebo nám len povedzte o aplikácii)
Vaše požadované hodnotenie IP a preferencie materiálu
Získajte výrobný výkres a pevnú ponuku do 8 hodín.
